1、工藝流程

          彈線定位膨脹螺栓安裝立柱、吊支架和托臂安裝電纜橋架接地

2、彈線定位

          根據設計圖紙確定進出線、盒、箱、柜等電氣器具的安裝位置，從始端至終端找好水平線或垂直線，用粉線袋沿墻壁、頂棚等處，沿線路的中心線彈線；按照設計圖要求及施工驗收規范規定，分勻檔距，并用筆標出具體位置。

3、水平橋架支、吊架、托臂的安裝，豎直橋架的支架安裝方法

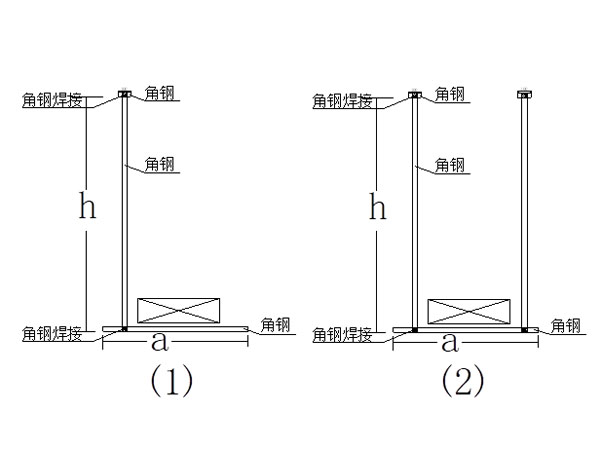

（1）水平橋架（槽式）吊架安裝



h：根據現場實際確定，a：尺寸應按照下表要求

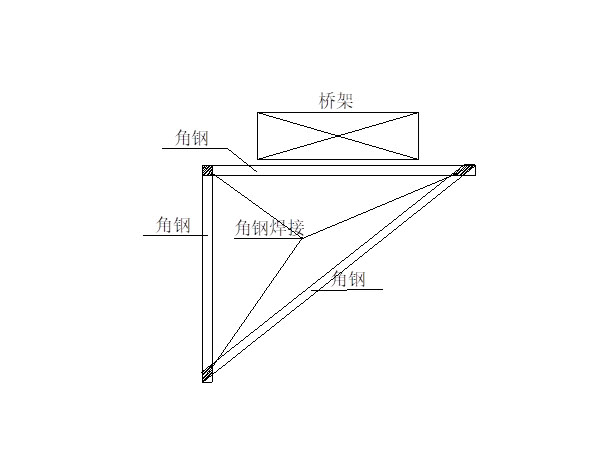

（2）水平橋架（槽式）墻、立柱支架應做成三角支撐型如下圖

圖中水平臂與豎直臂等長，焊接為滿焊。靠墻或立柱側應采用不少于兩處膨脹螺栓固定。其各項參數應符合下表：

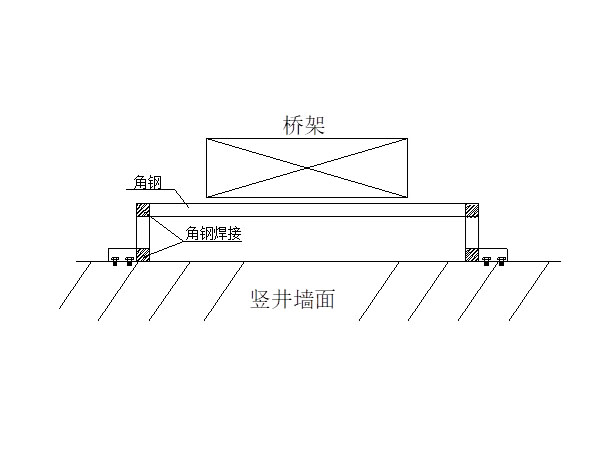

（3）豎直橋架（梯式）支架

各項參數應符合下列表格：

4、水平橋架支、吊架、托臂的安裝，豎直橋架的支架安裝要點

（1）立柱、吊支架和托臂所用鋼材應平直，無扭曲。下料后長短偏差應在5mm范圍內，切口處應無卷邊、毛刺。
（2）立柱、吊支架和托臂應安裝牢固，無顯著變形，焊縫均勻平整，焊縫長度應符合要求，不得出現裂紋、咬邊、氣孔、凹陷、漏焊、焊漏等缺陷，焊后應做好防腐處理。
（3）立柱、吊支架和托臂的用料規格：嚴格按產品說明及橋架規格要求配置。
（4）固定支點間距一般不大于1.5m-2.0m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭的三端500mm以內應設置固定支持點。
（5）立柱、吊支架和托臂距離上層樓板不應小于150mm-200mm，距地面高度不應低于100mm-150mm。
